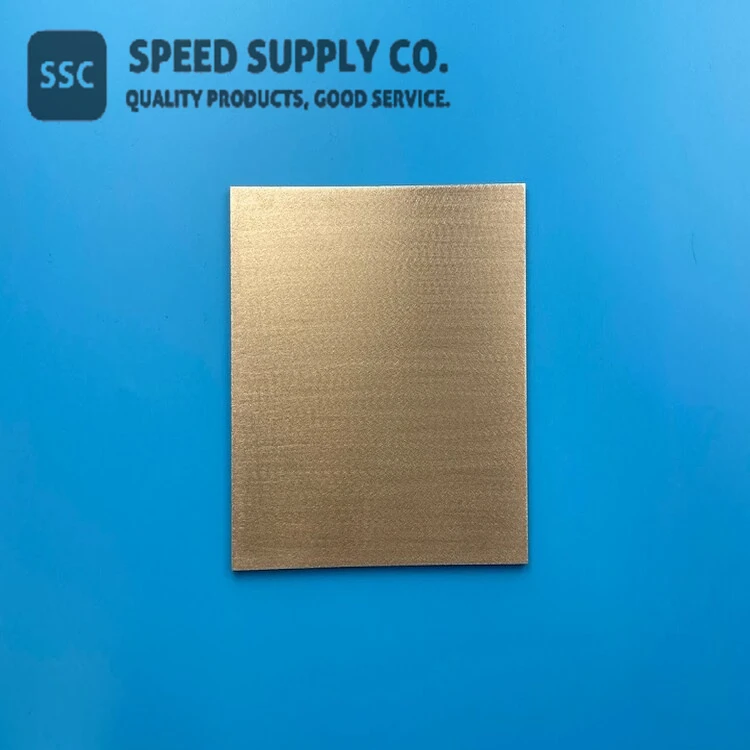

Moly Copper

Molibden Mis va Mis bilan qoplangan Molibdenga kirish

Molibden mis

Molibden mis (MoCu) misning yuqori issiqlik o'tkazuvchanligini va molibdenning past issiqlik kengayishini ta'minlovchi kompozitsion materialdir. Bizning ishlab chiqarish korxonamizda biz molibden mis materiallarini taklif qilamiz, jumladan, plitalar, choyshablar, plyonkalar, novdalar va ishlangan qismlar, eng tipik nisbati 70/30 va 8{{ 16}}/20. Bundan tashqari, biz Mo va Cu nisbatlarini 50/50, 60/40 va 85/15 da taklif qilamiz. Bizning molibdenli mis choyshablarimiz va plyonkalarimiz qalinligi 3 "dan 0,002" gacha, novdalarimiz va simlarimiz esa 0,01 "dan 10,0" yoki undan ko'proq diametrga ega.

Molibden misining issiqlik o'tkazuvchanligi {0}} Vt/m·K dan, elektr o'tkazuvchanligi esa 38-66 IACS foizdan min. Issiqlik kengayish koeffitsienti (CTE) ‎6.8-12.8 10-6/K, zichligi esa 9.2-10,0 g/sm3 gacha. MoCu ning samarali issiqlik o'tkazuvchanligi va mos keladigan issiqlik kengayish koeffitsienti (CTE) elektron qismlarga mos keladi. Bundan tashqari, molibden misi mukammal germetiklik va ishlov berish qobiliyatiga ega, bu uni IGBT, LDMOS va GaN/GaAs qurilmalarida ishlatiladigan issiqlik qabul qiluvchilar, issiqlik tarqatuvchilar va boshqa taglik plitalari uchun ajoyib material qiladi.

Yuqori chastotali va yuqori quvvatli elektron komponentlar uchun issiqlik qabul qiluvchilar va issiqlik tarqatuvchilarning materialini tanlash yaxshi mos keladigan CTE'larni talab qiladi va molibdenli mis materiallari 5,6x 10-6/K dan 11,5 × 10-6 K gacha bo'lgan CTE'larga ega. 3×10-6/K dan 10×10-6/K gacha boʻlgan yarimoʻtkazgich va keramik qadoqlash materiallari, jumladan Si, GaN va GaAs. Bundan tashqari, molibden mis kompozitlarining CTE Al2O3, BeO, AlN va SiC CTE ga mos kelishi mumkin. Yaxshi moslashtirilgan CTE kombinatsiyasi elektron komponentlarning ishlash ishonchliligi va ishlash muddatini oshiradigan termal kuchlanishlarni kamaytirishga erishishi mumkin.

Molibden misi yuqori quvvatli va yuqori chastotali elektronikada issiqlik qabul qiluvchilar va issiqlik tarqatuvchilar uchun juda muhim bo'lgan ajoyib termal tarqalish effektini taqdim etadi. Misol uchun, Mo75Cu25 kabi 15% dan 18% gacha misni o'z ichiga olgan MoCu kompozitlari 160 Vt·m-1 ·K-1 gacha yuqori issiqlik o'tkazuvchanligini namoyish etadi. Xuddi shunday, mis volframli kompozit materiallar yuqori issiqlik va yuqori elektr o'tkazuvchanligiga ega, ammo molibden misi pastroq o'ziga xos zichlik va yuqori ishlov berish qobiliyatini taklif qiladi. Ushbu ikki afzallik vaznga sezgir va integratsiyalangan mikroelektronika uchun muhim tashvishlardir.

Bundan tashqari, molibden mis boshqa ta'sirchan xususiyatlarni taqdim etadi, masalan, 5.{1}} x 10-9 Pa.m3/s dan kamroq gaz chiqarish tezligi, bu uni vakuumli muhit uchun mos qiladi. Nopoklarni, shu jumladan Mo va Cu oksidlarini va N₂, H₂ va C kabi boshqa aralashmalarni olib tashlash ham nisbatan oson.

Xulosa qilib aytadigan bo'lsak, molibden misi ajoyib issiqlik tarqalishi, elektr uzatish, og'irlik sezgirligi va ishlov berish qobiliyati tufayli issiqlik qabul qiluvchilar va issiqlik tarqatuvchilar uchun ajoyib materialdir. Kompaniyamiz molibden mis materiallarini yetkazib beruvchi yetakchi hisoblanadi va biz o'z mijozlarimizga ularning o'ziga xos talablariga javob beradigan yuqori sifatli molibden mis materiallarini taklif qilish qobiliyatidan faxrlanamiz. Mahsulotlarimiz haqida ko'proq ma'lumot olish uchun bugun biz bilan bog'laning va.

Mis bilan qoplangan molibden

Mis bilan qoplangan molibden, shuningdek, MoCu Laminatlari sifatida ham tanilgan, turli xil Mo / MoCu va Cu kombinatsiyalarini o'z ichiga olgan tuzilmadir. Ular yuqori issiqlik xususiyatlari tufayli yuqori chastotali va yuqori quvvatli ilovalarda keng qo'llaniladi. Ushbu maqolada biz MoCu Laminatlarining turli modellari va ularning xususiyatlarini muhokama qilamiz.

MoCu laminatlari uch xil modelda mavjud - CMC (Cu/Mo/Cu), CPC (Cu/MoCu/Cu) va SCMC (Cu/Mo/Cu/Mo/Cu).

CMC - ikkita tashqi mis qatlami va bitta molibden yadro qatlamidan tashkil topgan uch qatlamli molibden mis laminati. Ushbu uch qatlamli struktura turli qatlam qalinligi nisbatlarida, jumladan 1: 1: 1, 1: 2: 1, 1: 3: 1 va 1: 4: 1 mavjud. CMC zichligi 9,3 dan 9,88 g/sm³ gacha va issiqlik o'tkazuvchanlik diapazoni 170-300 Vt/m·K. Uning elektr o'tkazuvchanligi 101,3 IACS foiz Min, CTE diapazoni esa 5.6-12.8 10-6/K.

CPC mis-molibdenli mis-mis laminatlangan strukturadir. CPC ning molibden yadro qatlami materiali yuqori toza molibdendan 15% dan 40% Vt misni o'z ichiga olgan molibdenli misga yangilanadi. Umumiy CPC modeli Mo70Cu30 yadro qatlamiga va 1: 4: 1 qalinligi nisbatiga ega bo'lgan CPC 141 hisoblanadi. CPC zichlik diapazoni 9,1 dan 9,54 g/sm³ gacha, issiqlik o‘tkazuvchanlik diapazoni esa 220-255 Vt/m·K. Uning elektr o‘tkazuvchanligi 101,3 IACS foiz Min, CTE diapazoni esa 8.4-11.5 10-6/K.

SCMC besh qatlamli molibden va mis laminat bo'lib, ikkita molibden yadro qatlami va uchta mis qatlamidan iborat. SCMC zichligi 9,1 dan 9,4 g/sm³ gacha va issiqlik o'tkazuvchanlik diapazoni 190-220 Vt/m·K. Uning elektr o'tkazuvchanligi 101,3 IACS foiz Min, CTE diapazoni esa 7.2-8.5 10-6/K.

Mis bilan qoplangan molibden Mo/MoCu va Cu materiallarining bir nechta qatlamlarini qat'iy qalinlik nisbatlariga simmetrik ravishda rulon bilan bog'lash orqali yaratilgan ko'p qatlamli strukturadir. Qattiq yopishtirilgan qatlamlar qalinligida texnik xususiyatlardan 10 foizdan ko'proq farq qilmasligi kerak. Molibdenli mis laminatlarining barcha interfeyslari zararli yorilish yoki parchalanishni bartaraf etish uchun iloji boricha aniq va tekis bo'lishi kerak. Misning tashqi qatlami yuqori issiqlik o'tkazuvchanligi va samarali issiqlik tarqalish xususiyatlariga ega, mis qatlamlari orasiga kiritilgan molibden qatlami laminatning umumiy issiqlik kengayish koeffitsientini mo'ljallangan dastur uchun tegishli diapazonda saqlaydi.

Mis qoplamali molibden mukammal issiqlik o'tkazuvchanligi va issiqlik kengayish koeffitsienti tufayli yuqori chastotali va yuqori quvvatli ilovalarda keng qo'llaniladi. MoCu Laminatlarining ba'zi keng tarqalgan ilovalari orasida mikroto'lqinli pechlar, issiqlik qabul qiluvchilar, yarimo'tkazgichli qurilmalar uchun substratlar, yuqori tezlikda ishlaydigan kompyuterlar va aerokosmik sanoat mavjud.

Xulosa qilib aytganda, mis qoplamali molibden yoki MoCu laminatlari turli Mo / MoCu va Cu kombinatsiyalarini o'z ichiga olgan ko'p qatlamli tuzilmalardir. Ular CMC, CPC va SCMC kabi uchta modelda mavjud. Ushbu laminatlar mukammal issiqlik va elektr o'tkazuvchanligiga, past issiqlik kengayish koeffitsientiga, yuqori haroratga chidamliligiga va yaxshi mexanik xususiyatlarga ega, bu ularni turli xil yuqori samarali ilovalar uchun ideal qiladi.
