Nitinol sim va rod

Nitinol sim va novda tavsifi

Nitinol nikel-titan qotishmasi bo'lib, odatdagi nisbati 40-50 foiz nikel, 50-60 foiz titan shakl xotirasi qotishmasi (SMA) sifatida tanilgan. Nitinol qotishmalari ikkita chambarchas bog'liq va noyob xususiyatni namoyon etadi: shakl xotirasi effekti va superelastiklik (shuningdek, psevdoelastiklik deb ataladi). Shakl xotirasi - bu nitinolning bir haroratda deformatsiyaga uchrashi, tashqi kuch olib tashlanganida deformatsiyalangan shaklida qolishi, so'ngra "o'zgarish harorati" dan yuqori qizdirilganda o'zining dastlabki, deformatsiyalanmagan shaklini tiklash qobiliyatidir. Superelastiklik - metallning katta deformatsiyalarga duchor bo'lishi va tashqi yukni olib tashlagandan so'ng darhol o'zining deformatsiyalanmagan shakliga qaytish qobiliyati. Nitinol oddiy metallarga qaraganda 10-30 marta deformatsiyalanishi va asl shakliga qaytishi mumkin. Nitinol shakl xotirasi effekti yoki o'ta elastiklik bilan harakat qiladimi, uning o'ziga xos qotishmaning transformatsiya haroratidan yuqori bo'lishiga bog'liq. Transformatsiya harorati ostida u shakl xotirasi effektini ko'rsatadi va undan yuqori haroratda u o'zini juda elastik tutadi. Ushbu noodatiy xususiyatlar tibbiy asbob-uskunalar va aerokosmik sanoatni o'z ichiga olgan bir qator turli sohalarda keng assortimentda qo'llaniladi. Turli qotishmalar nikelning og'irlik ulushiga ko'ra nomlanadi; Masalan, Nitinol 55 va Nitinol 60. U turli haroratlarda shakl xotirasi ta'sirini va o'ta elastikligini namoyish etadi.

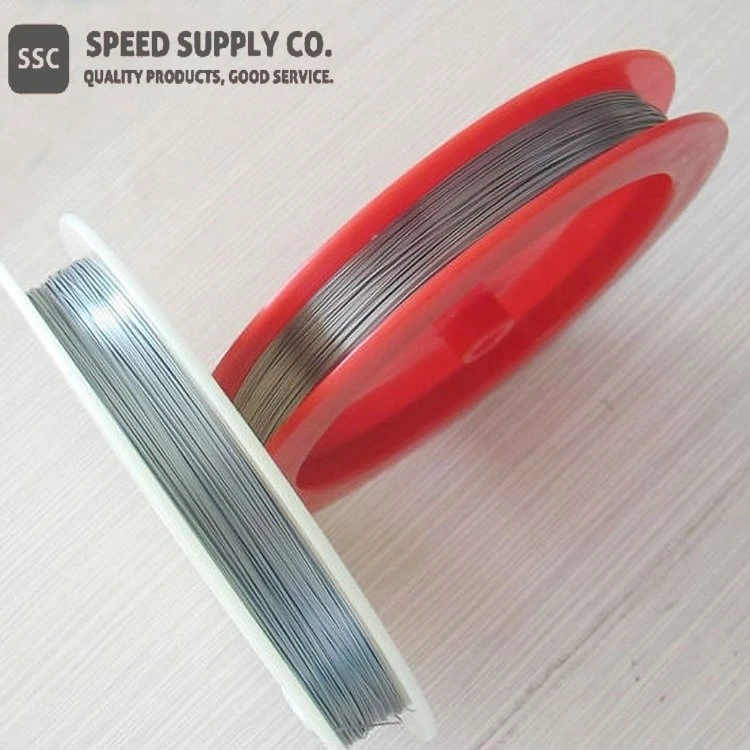

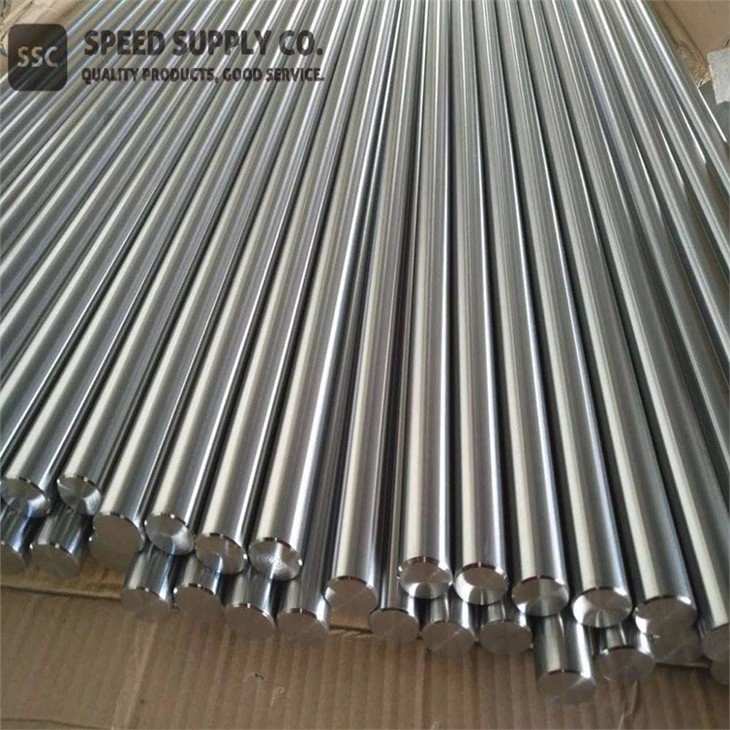

Nitinol sim va nitinol novda nikel-titan qotishmasidan tayyorlangan mahsulotlardir. SSC nitinol simlari va novdalarini tibbiyotda qo'llaniladigan turli xil nikel-titan qotishmalaridan ishlab chiqaradi, shuningdek, boshqa turli xil ilovalar uchun. Tibbiy toifadagi nitinol moddasi deyarli teng atom og'irligi foizlarida nikel va titanni o'z ichiga oladi; ASTM F2063 boʻyicha, nikel miqdori ogʻirligi 54.5-57% boʻlib, jarrohlik implantlarida foydalanish uchun belgilangan. Turli xil kompozitsiyalar va fazalarni o'zgartirish harorati bilan nitinol boshqa ilovalar uchun ishlatilishi mumkin.

Nitinol, ayniqsa, tibbiy dasturlar uchun foydalidir, chunki u termal xotiraga ega. Nitinol simi uchun juda foydali dastur - bu qurilma yoki strukturani kichik teshikdan kiritish va keyin kattaroq o'lchamga ochish uchun qo'yib yuborish kerak. Strukturani kichik diametrli etkazib berish trubasiga sig'dirish uchun siqib, keyin joyiga qo'yish va etkazib berish trubasining diametridan bir necha baravar ochilishiga ruxsat berish mumkin. Bu xususiyat stentlarni ma'lum diametrda yasash, sovutish va keyin etkazib berish tizimiga siqish imkonini beradi. Stent tana haroratida o'rnatilganda, stent o'zining dastlabki konfiguratsiyasi va diametrini tiklashga harakat qiladi. Tomirga nisbatan bir oz kattalashgan (taxminan 20 foiz) nitinol stent, stent asl diametrini tiklashga harakat qilganda, tomirni ochiq ushlab turish uchun tashqi kuchni ta'minlaydi.

Robototexnikada nitinol elektr toki (yoki issiqlik) cho'zilgan simga qo'llaniladigan aktuator sifatida ishlatilishi mumkin va zaryad berilganda sim qisqaradi va zaryad olib tashlangandan keyin bo'shashadi. Ko'pgina metallardan farqli o'laroq, nitinol qizdirilganda uzunligi qisqaradi, lekin bir xil mutlaq hajmni saqlaydi. Bundan tashqari, uning issiqlik harakati boshqa metallarga qaraganda 100 baravar katta.

Elastik o'rnatish uchun nitinol simni moslamada mexanik ravishda ushlab turish mumkin, so'ngra tezda salqin suvga botirilishidan oldin, belgilangan harorat va vaqt ichida suyuq haroratli hammomda qizdirilishi mumkin. Armaturadan olib tashlangandan so'ng, sim burchak yoki deformatsiyaning intensivligidan qat'iy nazar o'z shaklini saqlab qoladi. Qo'yib yuborilganda, sim o'zining belgilangan shakliga qaytadi. Homer Mammalok igna/sim lokalizatori kabi ushbu ilovaning ko'plab misollari mavjud. Egri sim to'g'ridan-to'g'ri kanül orqali uzatiladi va u chiqqandan so'ng u ilgari o'rnatilgan "J" shakliga aylanadi. Bu jarayon deformatsiz o'nlab marta takrorlanishi mumkin.

Nitinol yo'naltiruvchi simlari kateterlarni tananing erishish qiyin bo'lgan joylariga yo'naltirish uchun ishlatiladi. Ular qulay, chunki ular zanglamaydigan po'latdan farqli o'laroq, burilishga chidamli. Sim elastik bo'lib, u tanadagi burilishli yo'lni shikastlanmasdan bosib o'tishi mumkin. Nitinol silliq aylanadi va momentni beradi. Nitinol simlari odatda to'qilgan stentlar va filtrlarni ishlab chiqarish uchun ishlatiladi.

SSC turli Af (-20 darajadan 120 daraja) bo'lgan nitinolli dumaloq sim va novda bilan ta'minlaydi. Endi bizda nitinol sim va novda o'ta elastiklikni -10 darajada ushlab turish imkoniyatiga egamiz. Bundan tashqari, so'rov bo'yicha tekis sim, kvadrat bar, to'rtburchaklar bar ishlab chiqaramiz. ko'p tarmoqli nitinol kabeli va boshqa moslashtirilgan shaklli novdalar va barlar ham mavjud.

Nitinol sim va novda xususiyatlari

● Roʻyxatdagi qiymatlar martensitdan ostenitga toʻliq oʻtish uchun moʻljallangan.

● Histerezis qisman transformatsiya yoki uchlik qotishmalar bilan sezilarli darajada kamayishi mumkin.

● 300 seriyali zanglamaydigan po'lat yoki titanga o'xshash

● Harorat bilan yuqori chiziqli bo'lmagan

Nitinol sim va rod ilovalari va tegishli sanoatlar

● Tish protezlari

● Baliq ovlash simi

● Buloqlar

● Ko'zoynak uchun ramkalar

● Yo‘naltiruvchi simlar

● Stentlar

● Filtrlar

● Uslublar

● Mandralar

● Tosh olish savatlari

● Ortodontik fayllar

● Xona haroratida yuqori yuklash va tushirish plato stressini talab qiladigan ilovalar

● Transformatsiya haroratini pasaytirish va kuchlanish kuchini oshirish uchun xrom qo'shilgan

● Yuqori qattiqlikni talab qiluvchi ilovalar

● Transformatsiya haroratini pasaytirish va kuchlanish kuchini oshirish uchun kobalt qo'shilgan

● Yuqori haroratli aktuatorlar

● Tana haroratida faza o‘zgarishini talab qiluvchi ilovalar (37 daraja)

● Juda sovuq haroratli muhitda ishlatiladi

● Issiq va sovuq issiqlik manbalaridan mexanik energiya ishlab chiqarish

● Stomatologiya

● Hayot haqidagi fanlar

● Metallurgiya

● Chelik va qotishma ishlab chiqarish

● Biomateriallar

● Tadqiqot va laboratoriya

Kimyoviy identifikatorlar

Nitinolning xususiyatlari (nazariy)
